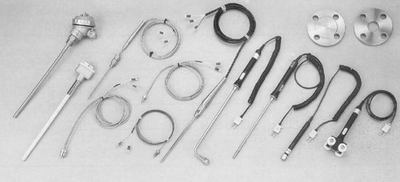

Термодатчики серии TS
Термодатчики применяются для измерения температуры и по методу измерения делятся на два типа:
- термоэлектрические преобразователи (термопары), действие которых основано на измерении термоэлектродвижущей силы (термо-э. д. с.), развиваемой термопарой (спаем) из двух разнородных проводников;
- термосопротивления, использующие зависимость электрического сопротивления вещества от его температуры.
Термопара хромель—алюмель (ТХА) обладает наиболее близкой к прямой термоэлектрической характеристикой. Термоэлектроды изготовлены из сплавов на никелевой основе. Хромель (НХ9,5) содержит 9...10 %Сг; 0,6...1,2 % Со; алюмель (НМцАК) — 1,6...2.4 % Al, 0.85...1,5 Si, 1,8...2,7 % Mn. 0.6...1.2 % Со. Алюмель светлее и слабо притягивается магнитом; этим он отличается от более темного в отожженном состоянии совершенно немагнитного хромеля.
Благодаря высокому содержанию никеля хромель и алюмель лучше других неблагородных металлов по стойкости к окислению. Учитывая почти линейную зависимость термоЭДС термопары хромель — алюмель от температуры в диапазоне 0...1000°С, ее наиболее часто применяют в терморегуляторах.
|
Тип температурного датчика или сигнала на аналоговом входе терморегулятора |
Температурный диапазон |
|
0 – 50 мВ |
-999 … 9999 |
|
4 – 20 мА |
-999 … 9999 |
|
0 – 20 мА |
-999 … 9999 |
|
0 – 10 В |
-999 … 9999 |
|
0 – 5 В |
-999 … 9999 |
|
Платиновое термосопротивление (Pt100) |
-200 … 600 0С |
|
Платиновое термосопротивление (JPt100) |
-200 … 400 0С |
|
Термопара типа ТХК (производства СССР или РФ) |
-200 … 800 0С |
|
Термопара типа U |
-200 … 500 0С |
|
Термопара типа L (ТХК импортная) |
-200 … 850 0С |
|
Термопара типа B (ТПР) |
100 … 1800 0С |
|
Термопара типа S (ТПП) |
0 … 1700 0С |
|
Термопара типа R (ТПП) |
0 … 1700 0С |
|
Термопара типа N (ТНН) |
-200 … 1300 0С |
|
Термопара типа E (ТХКн) |
0 … 600 0С |
|
Термопара типа T (ТМК) |
-200 … 400 0С |
|
Термопара типа J (ТЖК) |
-100 … 1200 0С |
|
Термопара типа K (ТХА) |
-200 … 1300 0С |
Обозначение датчика
TS – 1 – K – 3.2 – 150 – T2 – S1 – 1.5M – G
1 2 3 4 5 6 7 8 9
- Наименование: TS – температурный датчик
- Исполнение:
- Тип датчика:
РТ – термосопротивление РТ-100;
J – термопара типа J (ТЖК по ГОСТ Р 8.585-2001);
К – термопара типа К (ТХА по ГОСТ Р 8.585-2001); - Диаметр рабочей части
- Длина рабочей части: (единицы измерения – мм).
- Тип крепления
- Тип коммутации: Проводные выводы Клеммное соединение
- Длина коммутационных проводов
- Конструкция рабочего спая
Примечания.
Компенсационный провод. При соединении с термоконтроллером, в случаях увеличенной длины соединительного кабеля, необходимо применять компенсационный провод. Исполняется с ПВХ- либо тефлоновой изоляцией, 0.32φх8 или 0.65φх2.
Защищенный кожух. По требованию заказчика защитный кожух может быть изготовлен с внутренним заполнением двуокиси азота (NO2).
